Subir tus propios dash a la TOMY D2 Pro 4.3"

Puedes descargar dashes de https://www.racedepartment.com o crear los tuyos propios con el Nextion Editor que te instala Simhub.

Con esta guía podrás subir a la pantalla D2 Pro 4.3" tus propias creaciones o creaciones de otros.

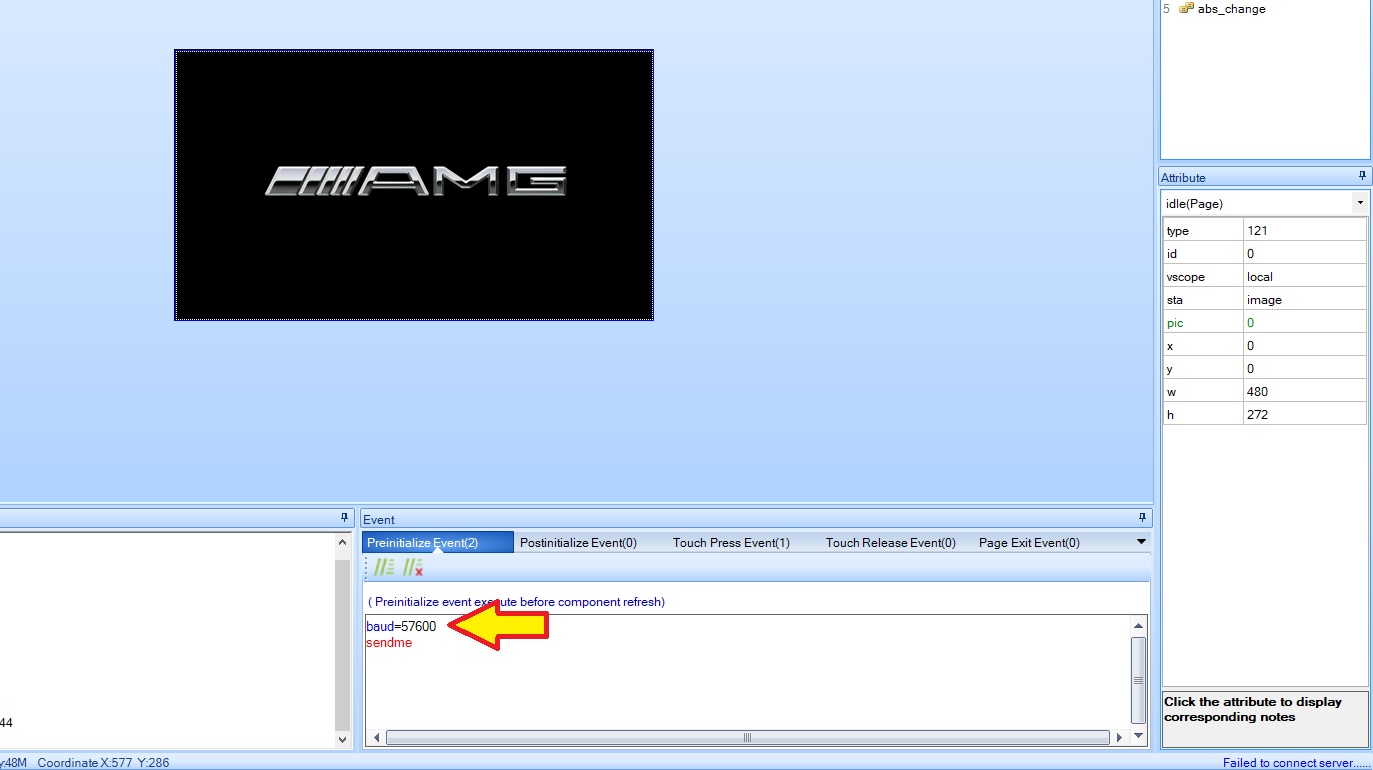

La velocidad de comunicación con la pantalla es de 57600, por tanto, lo primero que hay que hacer es indicarle esta velocidad en el dash que hayas creado o en el dash que te hayas descargado. Para hacer esto en la pestaña "Preinialize Event" hay que poner baud=57600 en la pantalla inicial del dash, algunos dash descargados pueden tener la instrucción baud en todas las pantallas del dash, hay que cambiarlo a 57600 en todas las pantallas.


Guarda los cambios realizados y ves a File -> TFT File Output, hay que subir a la pantalla un archivo compliado TFT.


Indica donde quieres guardar el archivo TFT y pincha en "Output"



Ese archivo TFT es el que se ha subir a la pantalla D2 Pro 4.3".

¡¡¡IMPORTANTE!!! Poner la pantalla D2 Pro 4.3" en Simhub mode ya que después de subir el TFT no se va a poner cambiar el modo de la pantalla y solo funcionará con Simhub.

Para subir el archivo TFT es neceario nuestro programa ya que usamos nuestro propio protocolo para subir archivos TFT a la pantalla.

DESCARGA PROGRAMA -> TOM Nextion Uploader AR

Abre el programa TOM Nextion Uploader AR, carga el archivo TFT e indica el puerto COM donde está conectada la pantalla.



Pulsa en UPLOAD para que comience el proceso de subida del archivo TFT a la pantalla.

También son necesarios una serie de archivos para que el dash funcione en Simhub, un archivo hmistruct y un archivo hmijmap. Estos archivos se generan en Nextion Editor pinchando en el botón "Create simhub structure file".



Copia estos archivos en C:\Program Files (x86)\SimHub\NextionTemplate

Una vez copiados puedes abrir el programa Simhub e ir a la pestaña "Nextion display" y cargar el nombre del archivo generado anteriormente.
